直线导轨，在机床行业可谓众所周知，本文主要介绍直线导轨在龙门式加工心上的安装，它由水平方向上的4根导轨（12米长）组成，导轨以接长的办法来到达机床所需的行程和用途。总的来说，掌握了该机型导轨的安装办法，相应其它标准导轨的安装已就得心应手了，而且做得非常的棒。

　　一、根本介绍

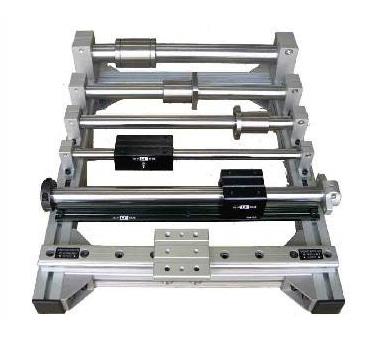

　　首先咱们来了解一下该机型的导轨：它的主要特点：四列式单圆弧牙型接触，同时整合最优化结构设计之重负荷，相比较与其它导轨提升了负荷与刚性的能力；具有了四方向等负载特色，及主动调心的功能，可吸收安装面的安装差错，得到高精度的需求。高速度，高负荷，高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，该直线导轨，即是基于此理念开发的产品。

　　该标准滑块型式为法兰型，滑块承载办法超重负荷，滑块的固定办法为上锁式，已是所有产品中最常用的一种锁紧固定办法；每根导轨全长12000mm由7个滑块组成（一般由4个组成）固定办法为上锁式，已是常用的锁紧固定办法；选用了ZB中预压（预压力0.10C-0.12C），和P级精密级的精度（0.027）。相关常识的具体介绍可参阅直线导轨厂家供给的产品技能手册。

　　二、 安装前的准备工作

　　1、机台水平的校对。

　　要求：用两个等高量块和一大理石量尺放在安装基面上，放上精密的水平仪调试底座水平，要求是底座中凸（2~3格）。

　　2、导轨安装基面粗糙度，平面度，直线度以及外观的查看。

　　要求：当水平调试好以后，有必要用激光干涉仪测量出主导轨安装基面（咱们通常以靠近右侧立柱的一条导轨面为主导轨）的平面度答应每10m中凸0.05mm，全行程直线度答应中凸0.03mm。粗糙度要求1.6，外观无铸造缺点。

　　3、导轨安装基面与导轨侧基准安装面的倒角处理。

　　要求：倒角半径小于或等于3.5mm，若发现倒角过大或凸出，应及时选用油石和锉刀处理，否则会形成导轨精度的安裝不良或许会干涉滑块。

　　4、导轨安装基面锁紧螺纹孔的加工。

　　要求：承认安装螺孔的方位是否正确，各相连螺孔的中心距120mm大于0.1mm或小于0.1mm;为保证高精度的螺孔加工，要求选用数控安装定位加工。

　　5、开箱后导轨的查看。

　　要求：查看导轨是否有合格证，有否碰伤或锈蚀蔬菜大棚，将防锈油清洗干净，铲除安装外表的毛刺、撞击突起物及污物等。

　　三、导轨的安装校对，光滑和防护

　　1、首先，咱们要弄清楚接长导轨副的区别：当使用接长导轨时，HIWIN选用同一套导轨副编同一英文大写字母，连续阿拉伯数字表示衔接次序，对接端头由同一阿拉伯数字相连对接组合，以保证导轨的精度。

　　值得注意的是该12000 毫米导轨是由4根组成，首先，要求对导轨的接牙方位处相对于另一根导轨有必要错开，于防止床台运转到接牙处因导轨安装差错而形成精度不良。其次，要求对导轨的接牙方位处留有0.03-0.05mm的间隙（一般用塞尺），意图是为了防止导轨热膨胀引起的轴向长长。

　　2、正确区别基准导轨副与非基准导轨副（基准导轨上标有MA的标识，滑块上有磨光的基准旁边面），将导轨的基准旁边面与安装基面台阶的基准旁边面相对，对准螺孔，将导轨轻轻地用螺栓予以固定。其他3根导轨顺次于自在的办法安放在基面上。

　　3、主导轨的校对，导轨的校对有必要选用激光干涉仪线性测长的办法调试校对，要求全行程直线度小于0.03-0.05答应中凸0.03，在校对的同时就要使用扭力扳手以特定的扭力紧固螺钉，用楔块顶紧导轨副的一侧；比较与一般导轨校对不同的仅仅校对量具不相同，一般导轨选用杆杠式百分或千分表校对，但办法是相同的。

　　4、当主导轨校对后，再以主导轨为基准顺次以同样的办法校对其他的3根导轨。

　　5、查看承认4根导轨校对是否已到达要求，各导轨紧固螺钉和楔块顶紧螺钉是否无一漏装，螺钉锁紧力是否已按特定的扭力紧固，全部查看完毕后在导轨沉孔处安装防尘专用的绿色孔塞。

　　6、可以进行滑块座（即：工作台面，主轴箱体等）的安装，咱们只要将工作台置于滑块座的平面上，并对准安装螺钉孔，轻轻地压紧；拧紧基准侧滑块座旁边面的压紧安装，使滑块座基准旁边面紧紧靠贴工作台的侧基面；按对角线次序拧紧基准侧和非基准侧滑块座上各个螺钉。

　　7、安装完毕后，查看其全行程内运转是否灵敏，有无打隔和阻止现象，摩擦阻力在全行程内不应有明显的变化，若此刻发现异常应及时找到故障及时处理，以防后患。到达上述要求后，就可以查看工作台面的直线和平行度等精度要求。

　　8、接通各滑块的光滑油路，意图是：减小摩擦阻力，下降驱动功率，进步功率；削减导轨磨损，防止导轨腐蚀；防止低速重载下发生爬行现象，并削减振动；下降高速时摩擦热，削减热变形。

　　9、安装导轨的防护安装，意图是用来防止切削、尘埃等赃物落到导轨外表，避免使导轨擦伤、生锈和过早的磨损。为此，在运动导轨端部安装刮板或防护罩，使导轨不显露。
